試驗儀簡介
立式彈簧扭轉試驗儀主要對各種扭轉彈簧，蝸卷彈簧做扭轉試驗。在一定轉角下測定彈簧的扭矩，或在一定扭矩下測定彈簧的轉角，也可用于其他彈性元件和摩擦機構的扭轉性能試驗，該彈簧試驗儀主要用于彈簧制造廠、電器制造廠、動力機械廠、大專院校及相關科研單位。
采用字放大、采集、閉環控制，使顯示穩定、精度高、使用方便。高精密減速機、具有傳動平穩、噪音低、使用壽命長等特點；大液晶實時顯示，可顯示試驗扭矩、角度、峰值等，外觀大方，使用方便，操作簡單；具有過載自動保護。
主要技術指標
1、 樣式：立式
2、 最大試驗扭矩：50Nmm
3、 扭矩最小讀數值：0.001Nmm
4、 扭轉角最小讀數值：0.1°
5、 量程:0-50Nmm；
6、 試驗力準確度；±1%
7、 位移測量準確度：±1%；
8、 加力盤、扭矩盤間距離：0～70mm
9、 試驗儀級別：1級
10、 變形示值誤差：≤±（50+0.15L）
11、 外觀：應符合GB/T2611要求
12、 成套性：符合標準要求
13、 保護功能：試驗儀有過載保護功能
14、 供電電源：220V，50Hz

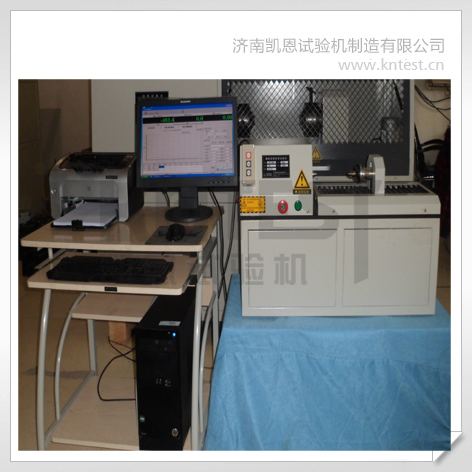

工作截圖
功能介紹
1、扭轉扭矩、角度為數字顯示；
3、該機具有峰值保持功能；
4、該機具有過載保護功能；
5、該機具有剛度計算功能；
6、該機具有結果打印功能；
8、手動加荷，左右旋隨意選擇、操作簡單，檢測速度快、裝夾方便。
設備配置
1、試驗儀主機 1套
2、傳動系統自產 1套
3、高精度扭矩傳感器 1個
4、高精度光電編碼器 1個
5、數據采集系統自產 1套
8、扭轉附具 1套
9、技術資料：使用說明書、合格證、裝箱單 1套
