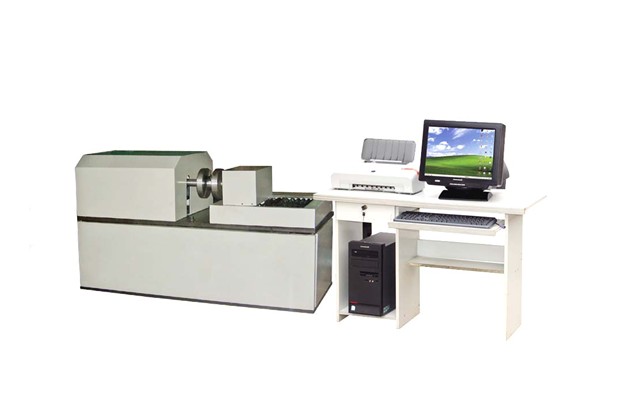

TNZ-W50Nm
微機控制彈簧扭轉試驗機
試驗機簡介
該機主要用于扭轉彈簧及彈性元件扭矩的檢測。被測試零件安裝在可調整空間的夾具之間，可適應不同的被測試零件扭轉力學性能的試驗。試驗機采用計算機控制操作，可進行定角度扭矩試驗；顯示器顯示被測試零件的角度-扭矩曲線；實時顯示角度、扭矩、曲線、扭矩峰值保持、試驗機工作狀態；試驗數據存儲、打印試驗報表等。
方案描述
2.1主機
主機采用立式結構。上端連接傳感器為固定端，下端加載為電機通過減速機傳動帶動加力盤轉動，通過試樣加載將扭矩傳到扭矩盤端檢測扭矩，加載系統可沿絲杠移動和固定，用于調整試驗空間。
2.2傳動系統
通過采用數控電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；
2.3扭矩及扭角的檢測
采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的檢測采用光電編碼器,轉角的檢測在輸出軸上，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器、編碼器信號處理后在計算機屏幕上顯示。
2.4測量控制系統：
試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、測量放大器、A/D轉換等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
2.5試驗過程
整個試驗過程采用WINDOWS平臺的中文人機對話方式，使用以圖形為界面的視窗式操作系統，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等。
可將試驗結果存入計算機。
采用A4打印機打印試驗報表。
2.6安全保護裝置：過載保護停機。
2.7附具
可根據用戶提供的試樣提供附具一套。
3 主要技術性能指標
3.1扭矩測量范圍： 0～50Nm
3.2扭矩最小讀數值： 0.01nm
3.3轉角最小讀數值：0.01°
3.4示值相對誤差： ≤±1% （正轉和反轉兩個方向）
3.5重復性相對誤差： ≤1%（正轉和反轉兩個方向）
3.7加力盤、扭矩盤間距離可調
3.8試樣夾持方式：按用戶彈簧試樣提供心軸
3.9試驗機超過額定最大扭矩的3%～5%時，試驗機自動停機
4.試驗軟件
4.1適用于WINDOWS平臺的中文試驗軟件，實現試驗數據采集處理。
4.2向?qū)桨惭b、人性化用戶界面；上手容易、操作簡便。
4.3可實時采集試驗數據、運算處理、實時顯示并打印結果報告。
4.4程序具有實時控制、采集數據、自動校準、自動存盤、繪制實測曲線、及人工有效修訂數據、數理分析、自動生成試驗報告等功能，并可根據用戶需要定義報告內容。
4.5測試時，扭矩、扭角、及實時扭矩—角度曲線、隨試驗過程實時顯示。
4.6可對一批試樣一次設定，連續試驗，并可將試驗設置存入計算機內。
4.7使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及控制操作面板；可方便地設定各種控制參數；實時顯示試驗結果；實時顯示試驗過程各種相關參數圖形；實現系統診斷并顯示診斷結果；可實現試驗數據的存取；可精確控制試驗機動作。
4.8曲線遍歷：可用鼠標對曲線數據逐點訪問，以便求取各種數據。扭矩與扭角關系曲線中能反映任意點扭矩—角度的關系，能方便地在曲線上找到所求數據點；可方便地對曲線局部放大還原等。
4.9根據需要可隨時對扭矩、角度測量通道進行手動或自動清零。
4.10自動存盤：試驗條件、試驗數據自動存盤，需要時可隨時調出。
4.11批量試驗：試驗條件設定后，可依次完成一批樣品的試驗，試驗條件、試樣參數、測試數據、結果可存儲，隨時調用，再次試驗無須設置。
4.12打印試驗報表。
5試驗機的環境與工作條件
5.1 在室溫10
0C～35
0C范圍內；
5.2 相對濕度不大于80%；
5.3在穩固的基礎上正確安裝；
5.4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
5.5 電源電壓的波動范圍不應超過額定電壓的
10%。
6試驗機的配置
△試驗機主機1臺
△電機及驅動器控制系統1套
△傳動系統1套
△高精度扭矩傳感器1個
△高精度光電編碼器1個
△數據采集系統1套
△計算機：聯想品牌
△打印機：A4惠普彩色噴墨打印機
△△SPIRNGTEST SMART 測試軟件1套
△備份操作軟件光盤1張
△隨機資料（使用說明書、合格證明書、裝箱單）1套
7 售后服務
服務宗旨：收到貨之日起因設備出現質量問題七天包退，十五天包換，一年質保，終生服務。
贈送服務：客戶收到貨后，可通知供方派人調試、培訓需方設備人員。
服務承諾：如機器出現故障，1小時內給與電話答復，省內24-48小時內上門服務，省外48-72小時上門服務。
