一、
主要用途及特點：

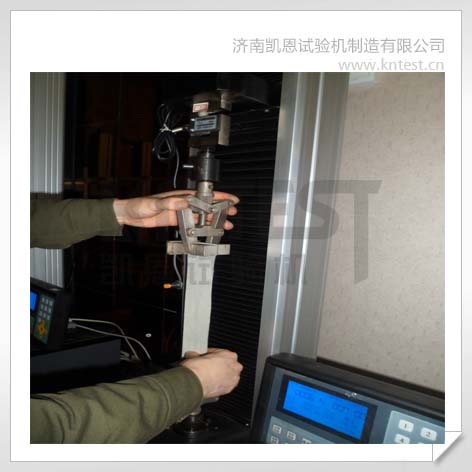

本試驗機采用伺服電機及調速系統一體化結構驅動同步帶減速機構，經減速后帶動絲杠副進行加載。電氣部分包括負荷測量系統和變形測量系統組成。所有的控制參數及測量結果均可以在大屏幕液晶上實時顯示。并具有過載保護、位移測量等功能。
專門適用于(1) 醫療、衛生用無紡布(2) 家庭裝飾用無紡布(3)服裝用無紡布 (4)工業用無紡布(5)農業用無紡布等產品的拉力、抗拉強度、拉斷力、峰值等性能測試；能夠保存6次試驗數據及結果，具有曲線顯示，查詢等必要的功能。
.二、
主要技術參數：
|
主要技術參數 |
|
|
最大試驗力 |
50N、100N、200N、500N
1000N、2000N、5000N |
|
試驗力準確度 |
±1%，全程不分檔 |
|
橫梁移動速度 |
1~500mm/min，無級調速 |
|
橫梁位移量 |
0~600mm |
|
位移準確度 |
±1% |
|
位移測量行程 |
600mm |
|
位移速度控制精度 |
±1% |
|
試驗機級別 |
1級 |
|
變形示值誤差 |
≤±（50+0.15L） |
|
液晶顯示內容 |
|
|
主機重量 |
150Kg |
|
試驗機尺寸 |
530×365×1550 mm |
|
外觀 |
應符合GB/T2611要求 |
|
成套性 |
符合標準要求 |
|
保護功能 |
試驗機有過載保護功能 |
|
供電電源 |
220V，50Hz |
四、功能介紹
-
自動標定：系統可自動實現示值準確度的標定；
-
可自動求取位移對應的力值；
-
操作方便：漢字菜單式操作，直觀明了
-
功能齊全：能夠進行拉伸、伸長率、撕裂、剝離等試驗
-
動態曲線：試驗過程中能夠顯示出動態曲線圖；
-
自動顯示：在整個試驗過程中，實時顯示試驗力、峰值、試驗狀態；
-
自動控制：試驗參數輸入完畢,可自動完成試驗過程；
-
破斷判斷:試樣斷裂后,移動橫梁自動停止移動;
-
限位保護:具有機械和程控兩級限位保護功能。
五、系統配置
-
主機一臺；
-
專用拉伸輔具一套；
-
專用壓縮輔具一套；
-
國產直流伺服電機一套；
-
直流伺服調速系統各一套；
-
精密減速機一套；
-
高精度負荷傳感器一只；
-
單片機控制系統一套 。
